UniFeeder
ロボットが掴めるように、
広げて裏返します
まとめて投入した部品を振動で広げて向きをそろえ、重なりのない一面を差し出します。
ひとつの制御
フィーダー1台がホッパーと照明まで制御します。
照明コントローラーとホッパーコントローラーを別に置きません。制御盤から箱が2つ減り、 フィーダーに入る線は電源とLANケーブルの2本です。
本体内蔵 下部バックライト UniFeeder
制御PCBも本体の中にあります
レシピ
手で合わせるのではなく、
通信で値を送ります
フィーダーの振動と方向、上部照明の明るさ、ホッパーの供給量は、すべて数値です。 ダイヤルを回して合わせるのではなく、フィーダーが値を受け取ります。
部品ごとに合う値を見つけてレシピとして保存し、呼び出して使います。 保存と呼び出しは AimFactoryCore が行います。
リモートサポート
値でやり取りするから、現場に行かなくても条件を作れます
条件を作ることも、その結果を見ることも、すべて画面の中で完結します。
動作をつなげます
方向の異なる振動を順番に並べ、その間に部品が静止する時間(遅延)まで入れます。
動いている間もそのまま見ます
フィーダーが動いている最中もカメラは生きています。揺れも、残像まで見えます。
前後を重ねて見ます
直前の姿勢の上に現在の姿勢を重ねます。どれだけ広がったかが、ひと目でわかります。
ラインナップ
0.5 mm から 180 mm まで、3 モデル
分野は問いません。選ぶ基準は部品サイズひとつです。
| モデル | 推奨部品サイズ | 振動プラットフォーム | 外形寸法 (W×D×H) | 重量 | 推奨ホッパー |
|---|---|---|---|---|---|
| UniFeeder2.0 | Ø 0.5~20 mm 小型 | 120 × 150 mm 180 cm² | 174 × 230 × 123(H) mm | 3 kg | UniHopper 2.0 |
| UniFeeder3.0 | Ø 20~50 mm 中型 | 180 × 230 mm 414 cm² | 240 × 350 × 123(H) mm | 4.6 kg | UniHopper 3.0 |

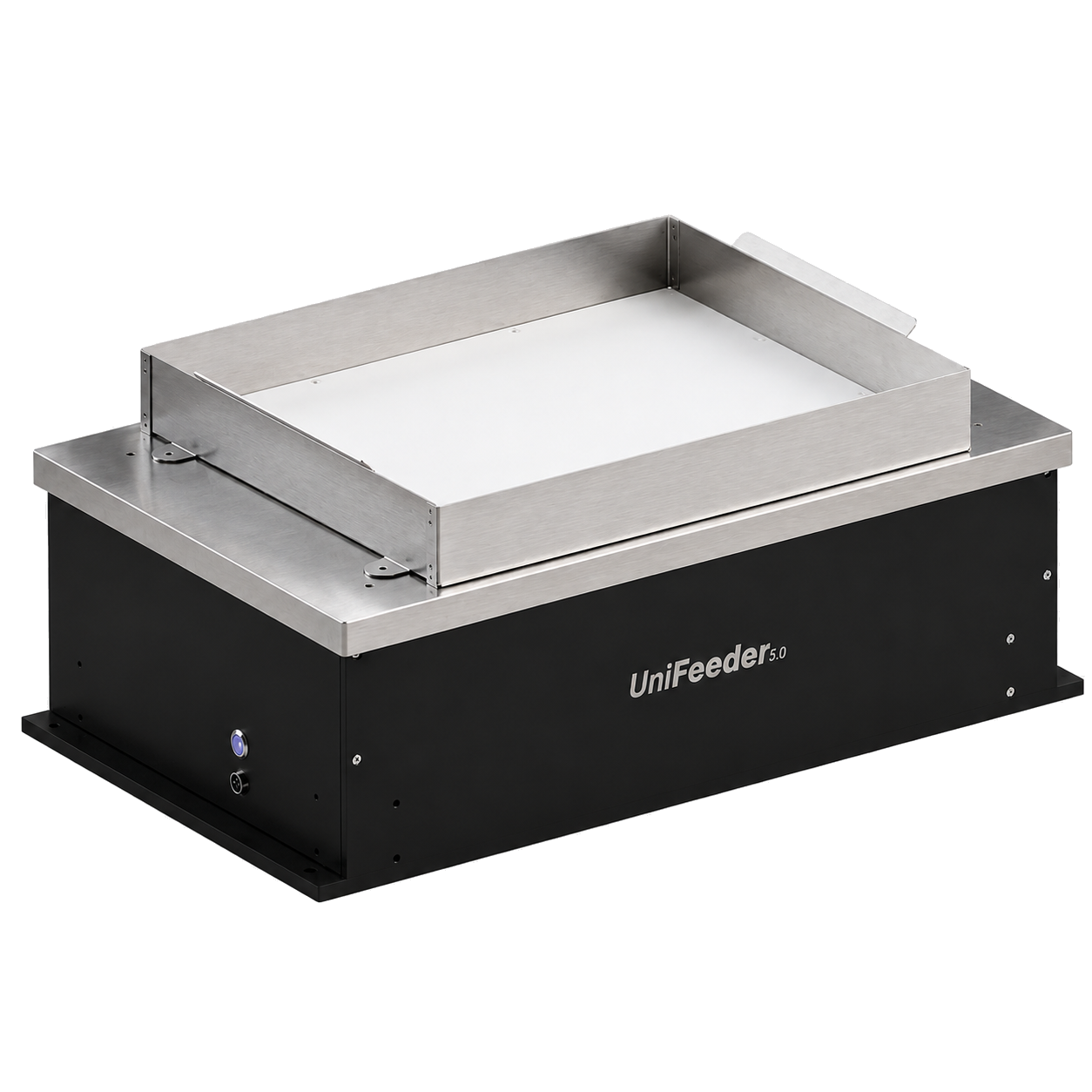

| UniFeeder5.0 | Ø 50~180 mm 大型 | 420 × 340 mm 1,428 cm² | 366 × 600 × 245.5 mm | 14.8 kg | UniHopper 5.0 資料準備中 |
3 モデル共通 — 電源 DC 24V / 10A · 通信 Ethernet (TCP/IP)
構成
このように構成してお届けします
フィーダー · ホッパー · 照明がワンセットです。 照明コントローラーとホッパーコントローラーは含まれていません — 必要がないからです。
フィーダー 仕様
モデルごとの部品サイズ・プラットフォーム・寸法・重量は、上のラインナップ表にあります。
駆動方式
- モーター
- 4モーターリニア振動 (エンコーダーレス)
動作機能
- 制御方式
- Hz・Duty・Time 制御 / Back Light On・Off
- フィーディングモーション
- 集める、広げる、前進 (一方向)
構成・オプション
- 振動プレート (オプション)
- フラット、穴あき、溝付き — 材質・形状
- 接続ケーブル
- 電源ケーブル、CAT6 LAN ケーブル、ホッパー (オプション)
電源・制御
- 電源
- DC 24V / 10A
- 振動制御範囲
- Hz 10~99 / Duty 10~99 / Time 0.3~1 / Back Light 0~99
通信・連携
- 通信方式
- Ethernet (TCP/IP)
- PC 連携機能
- 振動設定、テストモード

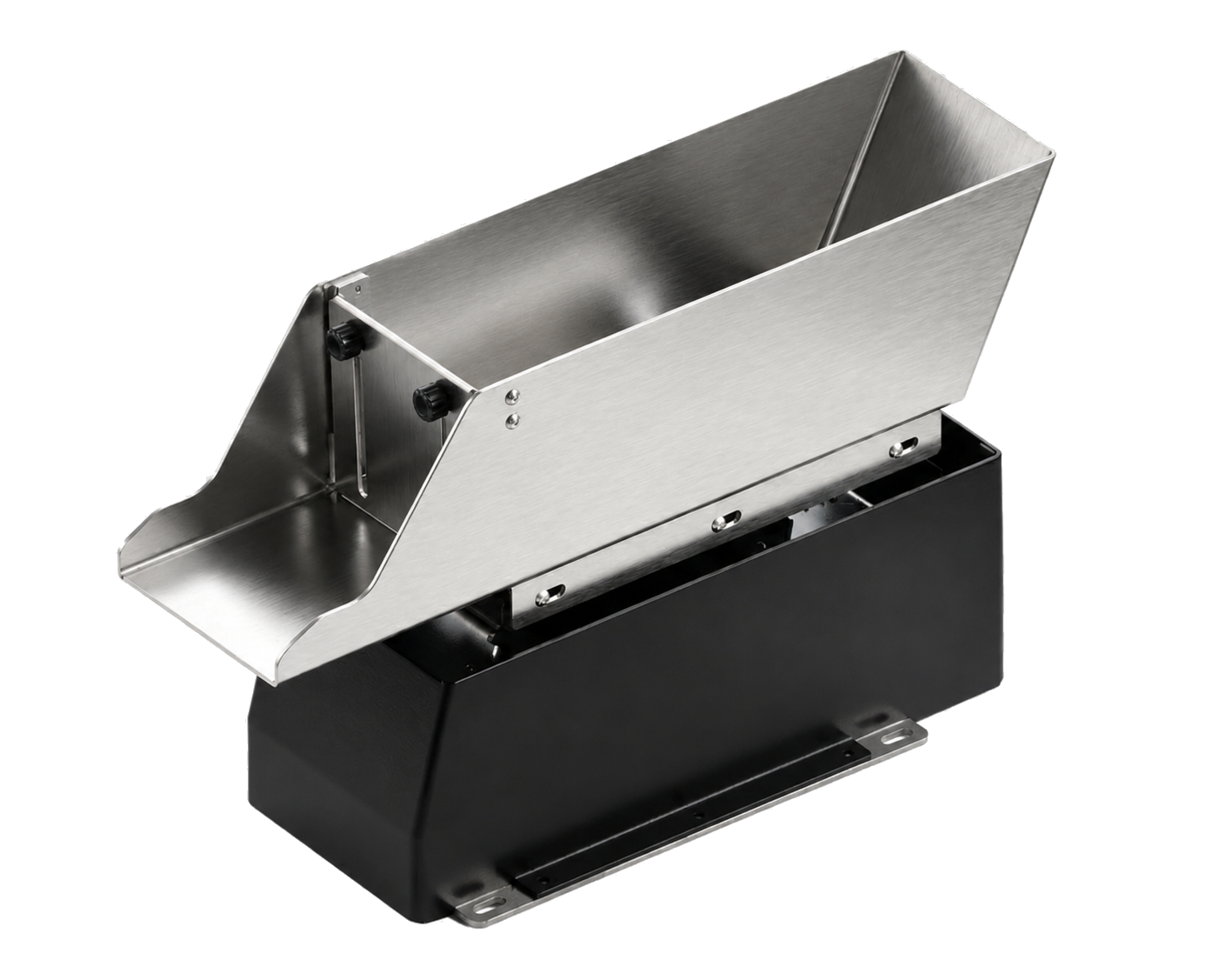

ホッパー (UniHopper) 仕様
フィーダーと同じ世代 (2.0 / 3.0 / 5.0) に合わせて選びます。
制御
- 制御パラメーター
- 振動、周波数 (Hz)、時間
- 連携
- UniFeeder 2.0 · AimFactoryCore レシピ
照明 仕様
照明コントローラーは別に置きません — 明るさはフィーダーが受け取ります。
上部照明 (外部)
- モデル
- EyeLIGHT 300
- 種類
- 角型 LED 面照明 (330 × 330 mm)
- 明るさ調整
- 自動
- 色温度
- 6500 K
制御
- 経路
- フィーダー制御 PCB 経由 — 照明コントローラーは不要
- 保存
- AimFactoryCore のレシピにまとめて保存
下部バックライト (フィーダー内蔵)
- 位置
- フィーダー本体内部
- 明るさ段階
- 0~99
AIM が供給
フィーダー · ホッパー · 照明
自社で製作し、まとめてお届けします。ケーブル(電源 · CAT6)も含まれます。
部品に合わせて一緒に決めるもの
振動プレート
フラット、穴あき、溝付き — 材質・形状 — 部品の形状を見て選びます。
図面 · データシート
ダウンロード一覧 →はじめ方
まず、その部品が広がるかどうかを見ます
先にモデルを選ぶことはしません。部品をフィーダーに載せてみてから決めます。
部品をお送りください
実際の部品で供給できるかどうかから確認します。
供給テストの動画をご覧ください
広がり方・向き・再供給がどうなるかを、動画でお送りします。
モデルとプレートを決めます
部品サイズに合うモデルと、振動プレートの形状を一緒に決めます。
未定 — プレート形状の選定基準は整理中
部品の写真を1枚お送りいただくだけで、どのモデルかを先にお伝えします。
